搪瓷冷凝器中叠式组装结构\体积小、重量轻结构紧凑

来源:成都众蕊机械 浏览次数:145次 更新日期:2021-06-28

搪瓷冷凝器中叠式组装结构\体积小、重量轻结构紧凑



搪瓷冷凝器介绍

搪瓷冷凝器按型号一般可分为P1型及P0.5型两种型号。冷凝面积P0.5型,每片为0.5平方米,设备外径为700mm。冷凝面积P1型,每片冷凝为1平方米,设备外径为960mm。定型规格为1.5-15平方米系列,可根据所需冷凝量来选择。



产品特点

  1。可应用于除氢氟酸,光气,浓磷酸(浓度>30%,温度>150℃),强碱(PH>12,温度>100℃)以及含氟离子物料以外的一切化工介质。

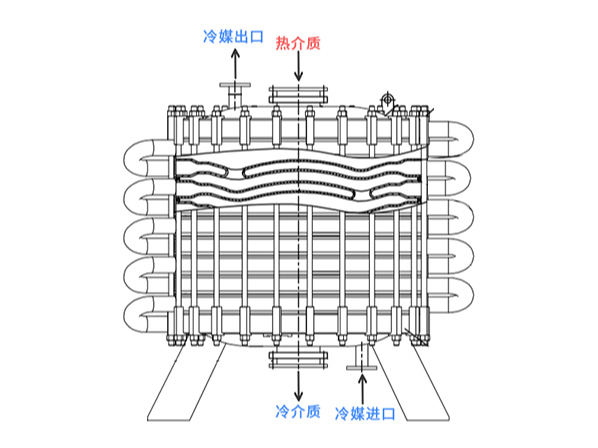

2。体积小、重量轻、结构简单且紧凑,通过热介质和冷媒的逆向流动进行热交换。

3。使用一定期限后,如发生单片部件损坏,可局部更换或减少单片,不会造成整机报废或停产。

4。采用金属波纹包四氟垫或石棉包四氟垫,其膨胀收缩率小,可保证耐一定的压力,不易泄漏,使用前者耐压更高且可耐高真空。

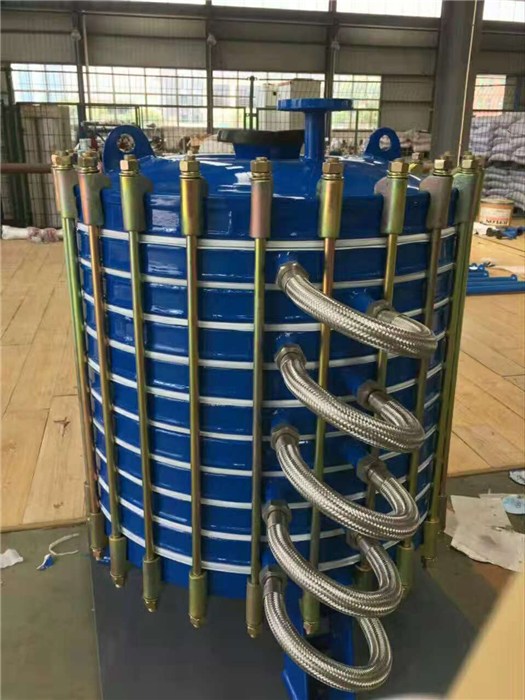

搪玻璃片式冷凝器 腐蚀性或要求纯净的热流体经冷却器内部流动,冷却水在夹套内流动,二者以错流方式进行热交换,本设备属于碟片式结构,由于热流体的过流断面很小,流速较高,从而提高了传热速率。它比搪玻璃套筒式冷却器的传热速率增加近一倍。体积却减少一半。 设备是由数件独立的碟状冷却器体叠加而成的。每层之间用包四氟乙烯薄膜的橡胶垫隔开,上下两端用活套法兰夹紧,冷却水套之间用橡胶管或铸铁管连通。安装拆卸方便。器体损坏后可单件更换,从而延长设备使用寿命。

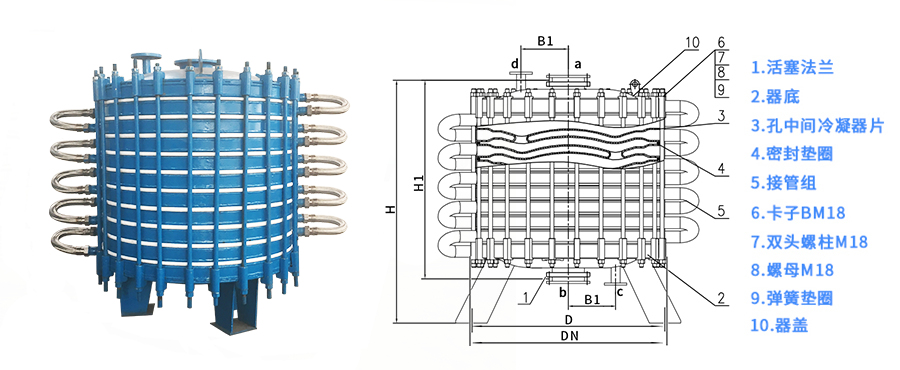

搪玻璃碟片式冷凝器是由盖、器身(双面搪玻璃带夹层的弧形片),器底及垫圈(外包四氟橡胶垫)、U型铸铁管和紧固件等组成的中叠式组装结构。

该设备的换热面积,具有较大的灵活调节性,可按用户生产工艺需要增加或减少中间层(器身)片数进行组装,一般可在1.5m2-12m2范围内调节。

一台传热面积为10m2的片式冷凝器,其总高度为1470mm,直径为900mm,而一台同样面积的搪玻璃筒式换热器的高度为2200mm,外径为1015mm,相比之下,片式换热器具有结构紧凑、重量轻等优点。


优点

1、体积小、重量轻结构紧凑。一台冷凝面积为10平方的P1型搪玻璃片式冷凝器充满冷却水只有960公斤。

2、本设备冷凝效率与相同面积的搪玻璃套筒式冷凝器、石墨热交换器比较,均可提高1-2倍。

3、绝缘性,玻璃层经20KV高压检测,以不导电才为合格;

4、经一定使用期限后,如发生有部件损坏,可进行局部更换或减单片,不会造成整机报废或停产。大大地延长整机使用寿命。

5、热气流的冷凝,通过热气流和冷却水的逆相流动进行交换。片间距小而均匀;介质反复地扩散,会合流有效地提高了冷凝效率并消除了气流外泄现象。一般情况下可采用自来水作为冷凝液就可达到良好的冷凝效果。必要时可将冷却水分层并联进出还可大大提高冷凝效率。



四川搪瓷冷凝器
